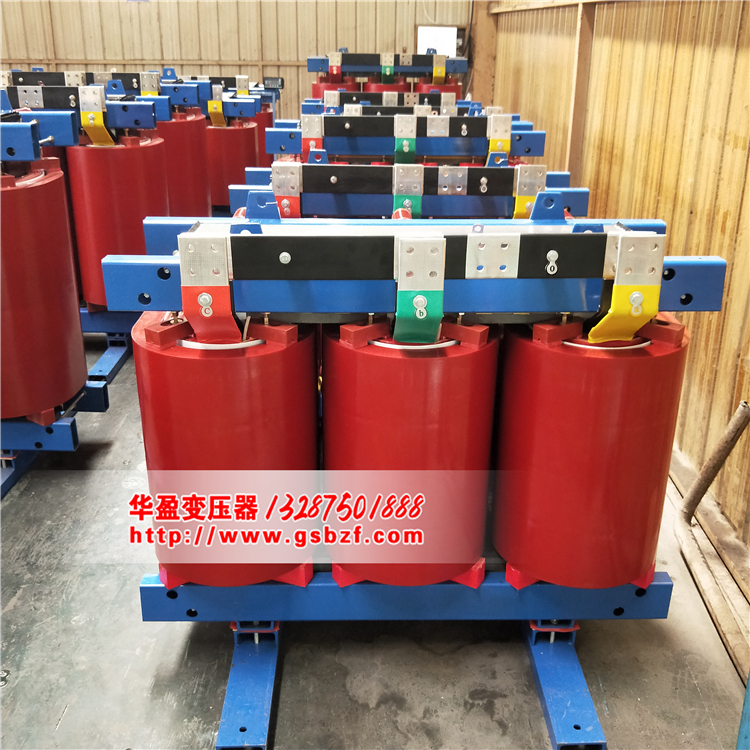

該系列35kv干式變壓器適合一些需直接從35KV電網電壓轉變?yōu)?00V的特殊場合，相對6-10KV配電變壓器，該型號變壓器對產品的制造要求更高。因此，在制造時，采用特有的變壓器局放控制技術內應力控制工藝，將35kv干式變壓器
的內部絕緣控制在最理想的狀態，從而確保了變壓器的關鍵性能。
功能特點：
電壓等級35kV，35kv干式變壓器容量SC9、SC10、SC11-30～2500kVA，產品的設計與制造均滿足IEC60076、GB6450、GB/T10228等標準的要求，產品廣泛應用于電場廠、電站、工礦企業、用戶配電站等電力和配電系統。
35kv干式變壓器性能特點：
(1)損耗低，完全符合國家9-11系列產品的標準要求和國家節能標準的要求;
(2)局部放電量小;
(3)絕緣等級達到了F級，耐溫155℃，實際運行溫升低，過載能力強，在自冷的情況下可以長期120%過載運行，在強迫風冷的情況下可以150%過載運行;
(4)噪音小，在國標的基礎上平均下降了20dB左右;
(5)性能可靠，運行安全、維護方便、具有整體機械強度高，耐受短路能力強、耐受沖擊過電壓性能好、防潮性能好的特點。
|
額定容量 Rated Power (kV?A) |
電壓組合 Voltage Combination |
聯結組別 Connection Symbol |
空載損耗 No-load Loss (W) |
負載損耗 load Loss (W) （F）（120℃） |
空載電流No-load Current (%) |
短路阻抗Short- circuit Impedance (%) |
|||||
|
高壓HV (kV) |
高壓分接范圍Tapping Range of HV (%) |
低壓LV (kV) |
|||||||||
|
10型 10Type |
11型 11Type |
12型 12Type |
|||||||||
|
30 |
6 6.3 6.6 or 10 10.5 11 |
±2×2.5 or ±5 |
0.4 |
Dyn11 or Yyn0 |
190 |
170 |
150 |
710 |
2.0 |
4.0 |
|
|
50 |
270 |
240 |
215 |
1000 |
2.0 |
||||||
|
80 |
370 |
330 |
295 |
1380 |
1.5 |
||||||
|
100 |
400 |
360 |
320 |
1570 |
1.5 |
||||||
|
125 |
470 |
420 |
375 |
1850 |
1.3 |
||||||
|
160 |
540 |
480 |
430 |
2130 |
1.3 |
||||||
|
200 |
620 |
550 |
495 |
2530 |
1.1 |
||||||
|
250 |
720 |
640 |
575 |
2760 |
1.1 |
||||||
|
315 |
880 |
790 |
705 |
3470 |
1.0 |
||||||
|
400 |
980 |
880 |
785 |
3990 |
1.0 |
||||||
|
500 |
1160 |
1040 |
930 |
4880 |
1.0 |
||||||
|
630 |
1340 |
1200 |
1070 |
5880 |
0.85 |
||||||
|
630 |
1300 |
1170 |
1040 |
5960 |
0.85 |
6.0 |
|||||
|
800 |
1520 |
1360 |
1210 |
6960 |
0.85 |
||||||
|
1000 |
1770 |
1590 |
1410 |
8130 |
0.85 |
||||||
|
1250 |
2090 |
1880 |
1670 |
9690 |
0.85 |
||||||
|
1600 |
2450 |
2200 |
1960 |
11700 |
0.85 |
||||||
|
2000 |
3050 |
2740 |
2440 |
14400 |
0.68 |
||||||
|
2500 |
3600 |
3240 |
2880 |
17100 |
0.68 |
||||||
35kv干式變壓器結構特點：

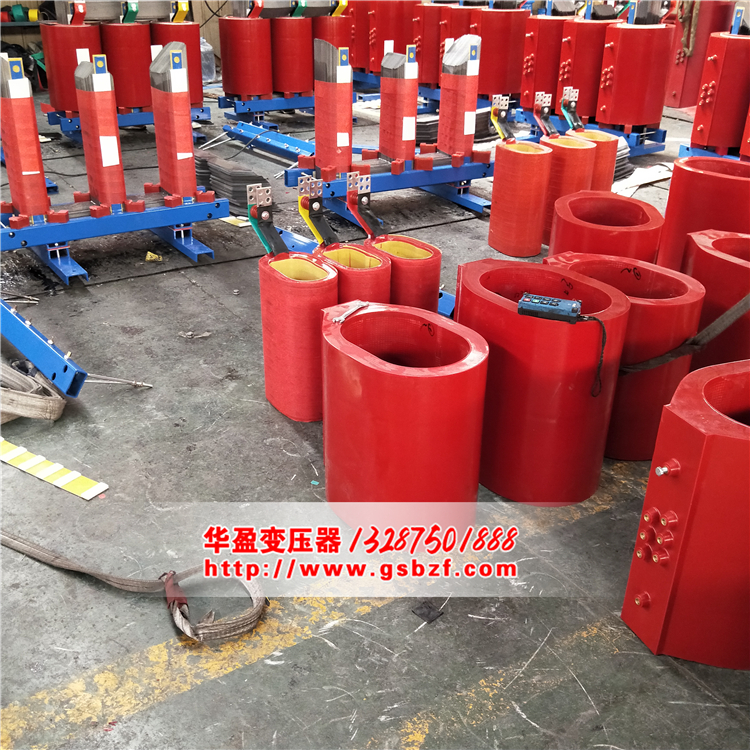

(1)、35kv干式變壓器高壓繞組導體采用高導電率的無氧銅箔，匝間絕緣采用F級絕緣材料，繞組內外均用進口玻璃網格板做骨架。銅箔連同匝絕緣在高壓箔繞機上一次編程，微機控制，激光定位，引出線用氬弧焊自動焊接，分段繞制而成，然后置于模中，在真空下用帶填料的樹脂澆注成型。
(2)、35kv干式變壓器低壓繞制采用與高壓繞組高度相同的銅箔，連同F(xiàn)及匝絕緣在低壓箔繞機上繞制。繞制時繞組引線用銅排經氬弧焊自動焊接后引出，繞組中間放入撐條形成冷卻氣道，端部用樹脂灌封，固化成型。
應用范圍：
35kv干式變壓器最適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
